QAD012

m²

Coberta plana no transitable, no ventilada, auto protegida, impermeabilització mitjançant làmines de PVC.

79,67€

Coberta plana no transitable, no ventilada, auto protegida, tipus convencional, pendent del 1% al 15%, composta de: formació de pendents: argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, amb espessor medi de 10 cm, sobre forjat de formigó armat (no inclòs en aquest preu); aïllament tèrmic: panell rígid de llana de roca soldable Monorock 366 "ROCKWOOL", segons UNE-EN 13162, revestit per una de les seves cares amb una capa de betúm oxiasfàltic, de 45 mm d'espessor; capa separadora sota impermeabilització: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 4,2 kN/m, una resistència a la tracció transversal de 4,2 kN/m, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m²; impermeabilització monocapa no adherida: làmina impermeabilitzant flexible de PVC, tipus PVC-P(hs), de 1,5 mm d'espessor, color blanc, amb armadura de malla de fibra de polièster, fixada en solapes i vores mitjançant soldadura termoplàstica.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt04lcc010c

Ut

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, segons UNE-EN 771-1.

4,000

0,22

0,88

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densitat i granulometria compresa entre 8 i 16 mm, subministrada en sacs.

0,100

59,50

5,95

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt09mor010c

m³

Morter de ciment CEM II/B-P 32,5 N tipus M-5, confeccionat en obra con 250 kg/m³ de ciment i una proporció en volum 1/6.

0,040

115,30

4,61

mt16lrw021aca

m²

Panell rígid de llana de roca soldable Monorock 366 "ROCKWOOL", segons UNE-EN 13162, revestit per una de les seves cares amb una capa de betúm oxiasfàltic, de 45 mm d'espessor, resistència tèrmica 1,15 m²K/W, conductivitat tèrmica 0,04 W/(mK), densitat 150 kg/m³, calor específic 840 J/kgK i factor de resistència a la difusió del vapor d'aigua 1,3.

1,050

13,94

14,64

mt14gsa020d

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 4,2 kN/m, una resistència a la tracció transversal de 4,2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m², segons UNE-EN 13252.

1,050

1,56

1,64

mt15bas400a

m²

Làmina impermeabilitzant flexible de PVC, tipus PVC-P(hs), de 1,5 mm d'espessor, color blanc, amb armadura de malla de fibra de polièster, segons UNE-EN 13956.

1,050

12,99

13,64

mt15dan020b

m

Perfil colaminat de xapa d'acer i PVC-P, pla, per a remat d'impermeabilització amb làmines de PVC-P, en els extrems de les làmines i en trobades amb elements verticals.

0,400

2,80

1,12

mo019

h

Oficial 1ª construcció.

0,473

23,30

11,02

mo111

h

Peó ordinari construcció.

0,473

19,47

9,21

mo028

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,201

23,30

4,68

mo065

h

Ajudant aplicador de làmines impermeabilitzants.

0,201

20,68

4,16

mo053

h

Oficial 1ª muntador d'aïllaments.

0,072

24,08

1,73

mo099

h

Ajudant muntador d'aïllaments.

0,072

20,68

1,49

%

Mitjans auxiliars

2,000

75,83

1,52

%

Costos indirectes

3,000

77,35

2,32

Cost de manteniment decennal: 22,31€ en els primers 10 anys.

Total:

79,67

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13163:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas flexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubiertas. Definiciones y características

UNITAT D'OBRA QAD012: COBERTA PLANA NO TRANSITABLE, NO VENTILADA, AUTO PROTEGIDA, IMPERMEABILITZACIÓ MITJANÇANT LÀMINES DE PVC.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

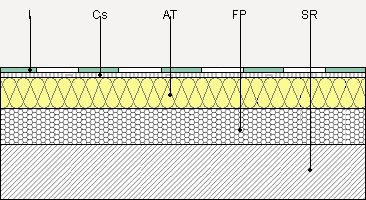

Formació de coberta plana no transitable, no ventilada, auto protegida, tipus convencional, pendent del 1% al 15%, composta dels següents elements: FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de 10 cm d'espessor medi a base d'argila expandida de 350 kg/m³ de densitat, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK); acabat amb capa de regularització de morter de ciment M-5 de 4 cm d'espessor, arremolinada i neta, sobre forjat de formigó armat (no inclòs en aquest preu); AÏLLAMENT TÈRMIC: panell rígid de llana de roca soldable Monorock 366 "ROCKWOOL", segons UNE-EN 13162, revestit per una de les seves cares amb una capa de betúm oxiasfàltic, de 45 mm d'espessor, resistència tèrmica 1,15 m²K/W, conductivitat tèrmica 0,04 W/(mK); CAPA SEPARADORA SOTA IMPERMEABILITZACIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 4,2 kN/m, una resistència a la tracció transversal de 4,2 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m²; IMPERMEABILITZACIÓ: tipus monocapa, no adherida, formada per una làmina impermeabilitzant flexible de PVC, tipus PVC-P(hs), de 1,5 mm d'espessor, color blanc, amb armadura de malla de fibra de polièster, col·locada solta sobre la capa separadora, fixada en encavalcaments mitjançant soldadura termoplàstica, i en les vores soldada a perfils colaminats de xapa i PVC-P.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

No es rebran ni donaran suport sobre la coberta elements que poguessin danyar-la o dificultar el seu desguàs.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plafons perimetrals que la limiten.
